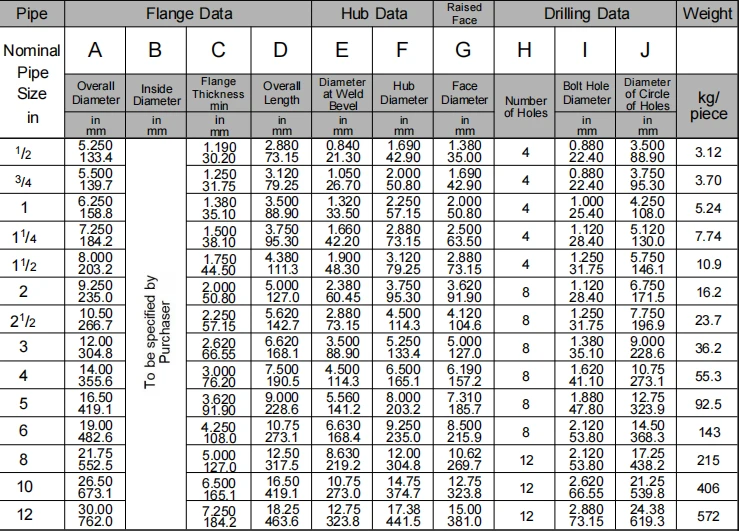

ASME B16.5 Class 2500 Weld Neck (WN) flangestår som det ultimative benchmark for strukturel integritet. Som den højeste trykklassificering under B16.5-standarden (der dækker NPS 1/2 til NPS 24) er disse flanger designet til at modstå ekstreme mekaniske belastninger og termiske udsving. HT PIPE leverer alle forskellige typer og skalaer af flanger. Du er velkommen til atkontakt osfor yderligere produktinformation og priser.
Hvorfor "Weld Neck"-designet?
I klasse 2500-applikationer bruges "Slip-på"-flanger næsten aldrig på grund af deres lavere udmattelsesmodstand. DeSvejsehalsdesign foretrækkes af flere grunde:
- Butt-Svejseforbindelse:Flangen er forbundet med røret med en fuld-penetration V-forberedende svejsning. Dette giver mulighed for let røntgen (røntgen) for at sikre svejsekvaliteten.
- Vibrationsmodstand:Det lange nav fungerer som en buffer, absorberer vibrationer og forhindrer "bøjning" ved flangefladen.
- Boretilpasning:Ved at specificere rørskemaet (f.eks. Sch 160 eller XXS) er flangeboringen specialbearbejdet- for at sikre en jævn overgang, hvilket minimerer erosion.
Smedekvalitet og kornflow
Klasse 2500 flanger er næsten udelukkendesmedet(ASTM A105, A182 eller A350) i stedet for støbt.
- Kornflow:Smedning justerer stålets indre kornstruktur med formen af flangen. Dette giver overlegen slagstyrke og udmattelsesmodstand ved navet-til-flangeforbindelsen-det mest almindelige fejlpunkt.
- Varmebehandling:Til materialer somA105, Klasse 2500-flanger skal typisk være "normaliserede" for at forfine kornstrukturen, hvilket sikrer, at metallet ikke bliver skørt under høje-belastningsforhold.
